意法半导体(ST)发布稳健可靠的USB Type C

发布时间:2017-10-13 17:48:51

意法半导体推出两款新的USB Type C?标准认证端口控制器芯片。新产品内置保护电路,有助于设计人员实现高成本效益的接口,支持USB功能整合需求,其中包括Power Negotiation(充电握手协商)、Managed Active Cables(主动线缆管理)和Guest Protocols(外接设备协议支持)。


USB Type C标准规定线缆可以正反插,让各种设备的互连变得更简单。Type C接口还支持USB的所有功能,包括480Mbps USB 2.0和10Gbps USB 3.1数据传输;5V/0.5A、最高20V/5.0A供电;延长连接距离的Managed Active Cables主动线缆管理;用同一条电缆传输HDMI或DisplayPort等其它协议信号的交替模式。让用户连接更简易,保证每个线路都连接正确,需要使用更复杂的接口元器件。此外,供电功能的20V最高总线电压(VBUS)需要增加额外电路,以保护低压电路。


意法半导体的新控制芯片可简化设计人员的产品选择,其中一个是下行端口(DFP)专用控制芯片,另一个则是双角色端口(DRP)控制器,既可用于控制下行端口(DFP),又可用于控制上行端口(UFP)。两款新产品都支持Type C线缆连接和接口方向检测,工作电压范围3V到22V,无需外部稳压器,这样可以减少元器件数量,节省电路板空间。


采用意法半导体的高性能模拟CMOS制程, 新USB Type C控制器兼备低功耗与稳健性和高电压的优点。CC线过压保护最高22V,高压引脚最高28V,如果意外对VBUS短路,过压保护机制可防止电路烧毁。VBUS和VCONN电源线上还有单片放电电路,准许用户安全拔出线缆。

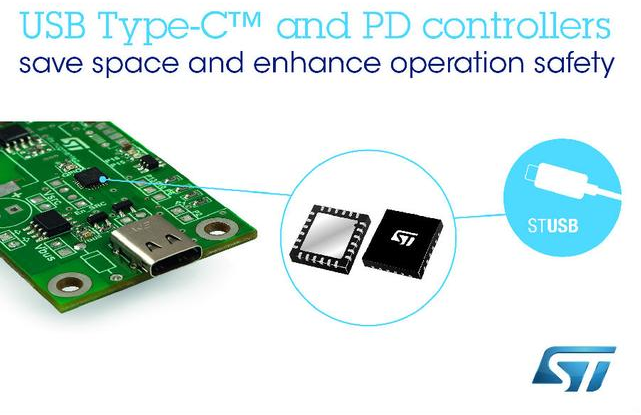

USB Type C线板图

STUSB4710 DFP控制器主要用于电源提供端,例如交流电源适配器、电源、USB HUB分线器、充电座、智能插头和显示器。这款芯片集成与所连设备充电握手所需的全部电路,支持多达5档输电功率(Power Delivery Profiles)。通过内部非易失性存储器,各项参数可全部自定义,可处理整个连接过程,均无需外部CPU介入,因此可直接使用,无需额外的软硬件。如果是多端口应用(例如,一拖四分线器),通过一个I2C接口,可将多个STUSB4710芯片并连到一个微控制器(MCU),实现功率分配算法。


STUSB1602可管理电源或设备里的USB Type C端口。片上配置通道(CC)控制逻辑能够管理整个连接建立过程,包括选择VBUS默认、中电流或高电流模式。此外,该芯片还集成一个受保护的可编程600mA VCONN功率开关,以支持附件和主动线缆。STUSB1602还实现一个USB PD物理层(包括双相标记编码IP),支持外部微控制器实现的输电软件栈。该软硬件均通过USB PD 2.0受电端和供电端认证。此外,该产品兼容USB PD 3.0核心功能和大部分选项。STUSB1602支持附件模式和电池没电模式。


关于更多USB Type C产品详情,请查询http://www.szsgjdz.com/prolist/10-1.html系列


内容关键字:USB Type C,USB Type C接口,Type C接口
