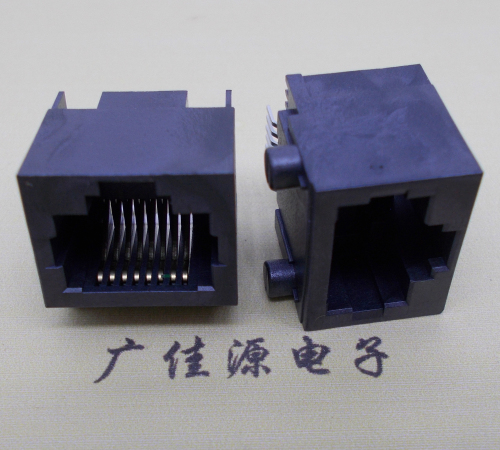

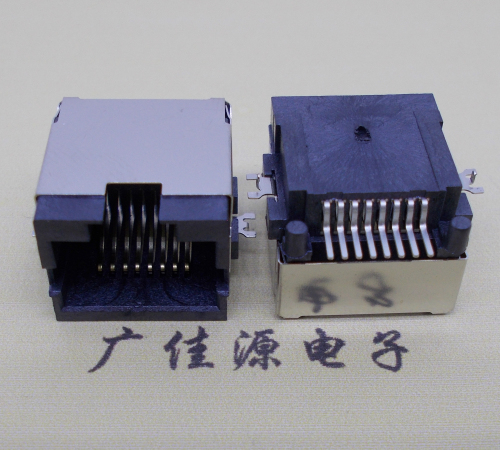

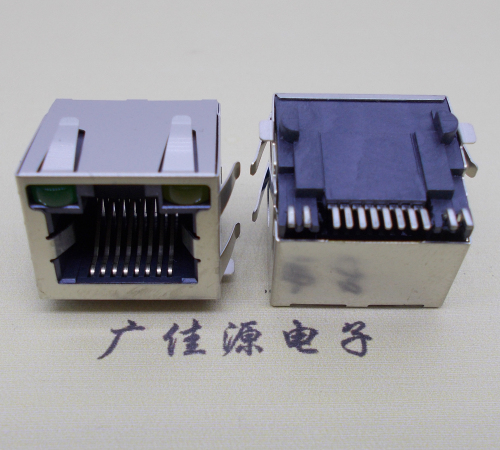

款式一rj45沉板smt8.6全塑带两个定位柱贴片,款式二rj45沉板smt8.6外包铜壳贴板,款式三rj45反向沉板8.0smt外包铜壳镀镍8pin网线贴片,款式四rj45铜壳带弹带灯左黄右绿15.5smt带柱,款式五RJ45 884-810-6(铜壳带弹带灯无定位柱)等等规格尺寸。

RJ连接器接口材质电气特性如下:
SPECIFICATION NOTES:
ELECTRICAL:
1.VOLTAGE RATING:125 VAC RMS
2.CURRENT RATING:1.5 AMP
3.CONTACT RESISTANCE:20mΩ MAX.
4.INSULATION RESISTANCE:1000MΩ MIN. AT500V DC.
5.DIELECTRIC STRENGTH:1000 V AC OR
  1500V DC RMS AT 0.5mA 50 Hz/60 Hz FOR 1MINUTE
MECHANICAL:
1.HOUSING:LCP BLACK, UL 94V-0
2.CONTACT:PHOSPHOR BRONZE T=0.30MM
3.PLATING:GOLD PLATING AT CONTACT AREA, MATTE
  TIN AT TAIL 100U MIN., NICKEL 30U MIN. OVER ALL.
4.SHELL:BRASS T=0.20
5.OPERATING LIFE:750 CYCLES MIN.
6.MATING/UNMATING  FORCE:30N/3.06KGf MAX.
7.RETENTION STRENGTH:50N OR 30N MIN.FOR 60S±5S
ENVIRONMENTAL:
1.STORAGE:-40°C TO +85°C  RELATIVE
  HUMIDITY<80%
2.GUARANTEE PERIOD:12 MONTHS
3.OPERATION:-40°C TO +85°C
4.IR TEMPERATURE:260±5°C 5~10 SECONDS.

rj45型网线插头又称水晶头母座，共有八芯做成，广泛应用于局域网和ADSL宽带上网用户的网络设备间网线(称作五类线或双绞线)的连接。在具体应用时,rj45型插头和网线有两种连接方法(线序),分别称作T568A线序和T568B线序。

rj45网络接口这是一种比较常见的网线接口,也有人把它叫作水晶头,通常情况下是把它接在网卡上的,rj45是属于布线信息中一种接口,这种分别由插座和插头组合而成,而且插头中有八个凹槽,触点也有八个。

现在网线中的种类超过了5类为主,一般来说都会配置相关的面板和模块等配件,布线前一定要提前了解清楚,同时这种类型的网线一般来说适合用百兆网络。如果是家庭中用需要用千兆网络,那么就需要用6类网线,两者中布线系统区别还是比较大,在布线中也要注意细节,而且6类比超5类在施工方面难度大一些。六类网线,有的地方直接叫跳线,跳线就是两头都是由水晶头的。

rj45是由插头和插座组成的,这两种元器件组成的连接器连接于导线之间,以实现导线的电气连续性。水晶头装入RJ插座内,两者的金属部位相接触,水晶头上的弹片保证两者之间稳定而可靠的电气连接,由于弹片与插孔间的摩擦作用,电接触随着插头的插入而得到进一步加强。插孔主体设计采用整体锁定机制,这样当水晶头插入时,插头和插座的界面外可产生较大的拉拔强度。

如何挑选rj45连接器,首要参考的要素是其自身的电气参数,因为电气参数请求rj45连接器是衔接电气线路的主要机电元件,如思考到的即是额外电压,额外电压又称之为作业电压,通常是指出产厂家标识的最高作业电压,首要受衔接器所运用的绝缘材料和触摸对之间的距离巨细影响,因为有的元件和设备假如低于其额外电压,有也许无法彻底运用其所有功用,因而思考时这一要素也要思考在内,尽管如今出产的很多衔接器低于额外电压照旧能正常作业。

rj45母座接口广泛应用于笔记本电脑,台式电脑,交换机,路由器,机顶盒及LED液晶电视等各种通讯设备航空,航天,军事装备,轿车及各类电池上,主要产品有电池座连接器,沉板型rj45网络接口,贴片型rj45,rj45带变压器(100M/1000M),板对板连接器,usb连接器,D-SUB.VGA.DVI等模拟信号接口.SCSI接口(20/36/40/50/68/100PIN),MINI DIN JACK 及SFP光纤连接器等系列产品。产品远销全球,公司能把握客户不同要求自主设计开发各种规格的不同类型系列产品。产品通过环保RoHS报告,由于严格的质量管理,产品质量稳定,越来越得到客户的称赞和好评。
