款式壹type-c6pin立贴母座/母头,从PCB板上量尺6.5mm带弹/6.8mm无弹高度,外壳两脚0.95mm插板焊接(卷带800个一盘过耐高温回流焊贴片),是板端3A大电流usb快充电接口方案结构之一。

usb type-c6p母座规范要求如下:
1.0.材料:
1.1.T=0.30±0.01*xx+0/-0.10mm.
2.0.外观:
2.1.表面不允许有粉削压伤及挂痕；
3.0.功能：
3.1.素材冲制时，将产品放置1.2米高位置，自由落体掉
    下，产品鸠尾槽无裂开/错位现象。
4.0.电镀/环境：
4.1.滚镀，铜底100-150u"，表面镀镍100-150u"。
4.2.电镀不可有刮伤,发白,发黄,变形,混料等不良.
4.3.盐雾24小时。
4.4.蒸汽老化2H后,焊锡测试,焊锡覆盖面积大于95%.
4.5.电镀后来回折弯一次无脱皮或皱褶现象。

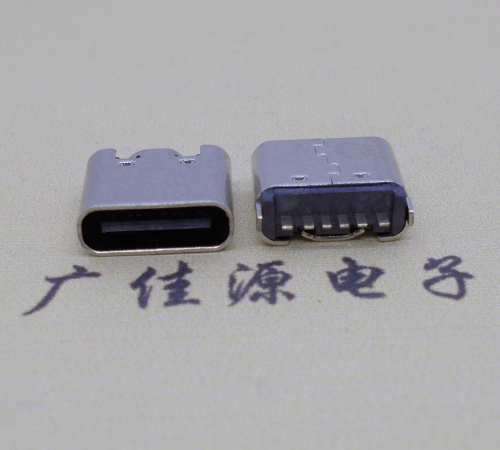

款式贰type-c6pin立插母座/母头,从PCB板上量尺6.25/6.5/6.8/6.9/10.0/10.5mm无弹高度,外壳两脚1.0mm插板焊接6p电源穿板过耐高温回流焊,引脚端子:黄铜/磷铜,外壳电镀:不锈钢镀镍,吸塑管装一条50个,是立板端3A大电流usb快充电接口方案结构之一。

NOTES:
SPECIFICATION:
1.CURRENT RATING: 3A MAX
2.VOLTAGE:100VAC
3.TEMPERATURE RANGE:-30°C ~ 85°C
4.CONTACT RESISTANCE:40 MILLIONHM MAX
5.INSULATION RESISTANCE:100 MEGOHMS MIN.
6.LNSERTION FORCE:5N~20N
7.UNMATING FORCE:8N~20N
8.DURABILITY:10,000 CYCLES

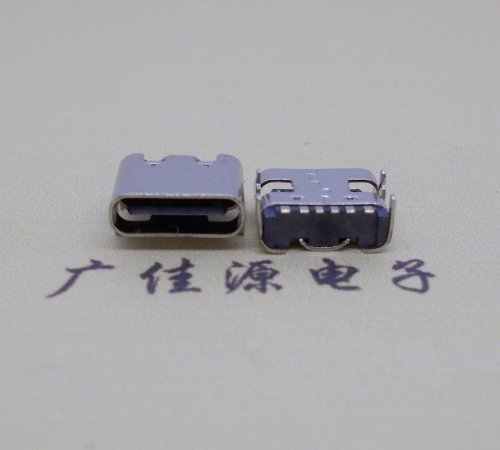

款式叁type-c6pin卧式母座/母头,带弹/无弹/外壳肆脚插板焊接/6p电源端子贴板过耐高温回流焊,卧式四脚沉板0.8mm/1.6mm破插板焊接,(卷带1000个一盘包装贴片)

NOTE:
1.MATERIAL SPECIFICATION:
1.HOUSING:HIGH TEMPERATURE RESISTANT PLASTIC,UL94 V-0.
2.CONTACTS:COPPER ALLOY
3.MID PLATE: STAINLESS STEEL
4.FRONT SHELL: STAINLESS STEEL
2.PLATING SPECIFICATION:
2-1.CONTACTS:
Ni 50u" MIN. UNDER PLATED OVER ALL.
Au PLATED ON THE FUNCTIONAL AREA OF CONTACT.
(GOLD PLATING THICKNESS FOLLOW THE P/N)
PLATING SPECIFICATIONS OF THE SOLDER AREA FOLLOW THE P/N
2-2.FRONT SHELL:SEE TABLE1.
2-3.SHIELD PLATE&EMI PLATE:CLEAR ONLY
3.MECHANICAL PERFORMANCE,
3-1.INSERTION FORCE: 0.5~2.0kgf.
3-2.REMOVAL FORCE: 0.8kgf~2.0kgf.
3-3.DURABILITY: 5000 CYCLES.
4.ELECTRICAL PERFORMANCE,
4-1. CURRENT RATING:3.0A VOLTAGE RATING:5.0V
4-2. LLCR:VBUS & GND PINS AND OTHER PINS: 40mΩ/PIN MAX.
SHIELD: 50mΩ/MAX.
LLCR MAX. CHANGE OF ALL PINS: 10mΩ.
4-3.INSULATION RESISTANCE: 100MΩ  MIN
4-4.DIELECTRIC WITHSTAND VOLTAGE,AC 100V FOR 1 MINUTE.
5. ENVIRONMENTAL PERFORMANCE:
OPERATING TEMPERATURE: -25°C~+85°C.
6.IR REFLOW:
THE PEAK TEMPERATURE ON THE BOARD SHALL
BE MAINTAINED FOR 10 SECONDS AT 260°C.
