说说usb type c接口防水母座几款常用规格尺寸

发布时间:2019-07-16 20:23:56

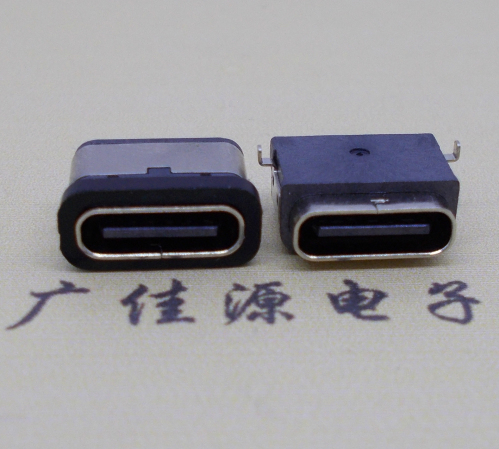

usb type c接口防水母座规格尺寸一:沉板款式/电源引脚(24pin端子电镀1u-30u可选)下沉1.1mm/(A1到A12全贴板/B1到B12全插板)外壳电镀锡四脚插总长度9.85mmx宽度两脚插板12.15mm,LCP黑色/type c公头插口处带兰硅橡胶圈/防水IP-X7等级,销售地区台湾.香港.北京.天津.福州.厦门.苏州.昆山.武汉.烟台.重庆及海内外客户的长期支持。

type c沉板防水

沉板type c防水接口材质特性如下:

SPECIFICATION:

1.ELECTRICAL:

1-1:CURUENT RATAING:

    VBUS AND GND CONTACTS RATED AT 1.25A

    PARALLELED FOR A TOTAL OF 5A;

1-2:INITIAL CONTACT RESISTANCE :40 MEGOHMS

1-3:DIEELECTRIC WITHSTANDING VOLTAGE:

    100V AC MIN;

2:MECHANICAL CHARACTERISTICS:

2-1:MATING FORCE:5~20N

2-2:UNMATING FORCE:8~20N(INITIAL),

    6~20N(AFTER 10000 CYCLES)

2-3:FREQUENCE:200±50 CYCLES /HOUR,10000 CYCLES

2-4:OPERATING TEMPERATURE ;-40°~80°.

3: WATERPROOF:IP-X7.

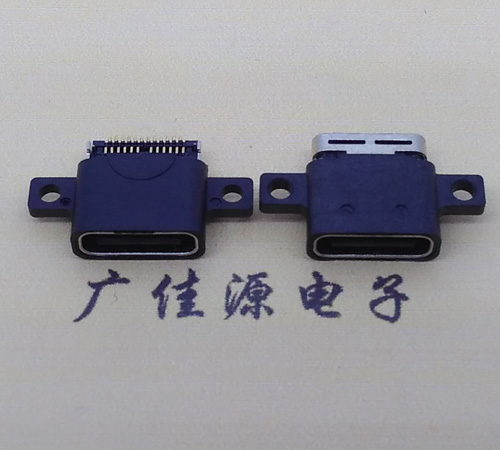

usb type c接口防水母座规格尺寸二:沉板款式下沉1.2mm/电源引脚(24pin端子电镀1u-30u可选)24p双排贴板,外壳注塑成型带双耳螺丝定位孔防水IP67级,17mmx9.7mm外壳LCP黑胶包裹,产品性能保持品质稳定,多年来备受各地客户支持。

type c防水接口

usb type c防水沉板说明如下:

备注:

1.材质:

1-1.胶芯:PA9T; UL94V-0; 颜色: 黑色.

1-2.端子:C5191-EH,T=**mm;镍底50u"MIN.

           接触区镀金*u"MIN.焊接区镀金**u"MIN.

1-2.中隔片:SUS201-1/2H,T=0.15mm;清洗

1-3.外壳:SUS201-1/2H,T=0.25mm;

        表面镀可焊镍50u"MIN.

1-4.外胶壳:PA9T; UL94V-0; 颜色:黑色.

2.电气特性:

2-1.接触阻抗:40mΩ MAX.

2-2.绝缘阻抗:100MΩ MIN.

2-3.耐电压:100V AC FOR 1 MINUTE.

3.机械特性:

3-1.插入力:5-20N.

3-2.拔出力:8-20N.

4.耐久:10000次


usb type c接口防水母座规格尺寸三:两脚下沉0.8mm插板/6pin电源引脚端子smt单排贴片过3A电流,IPX7防水等级,规格尺寸宽11.6mmx8.2mm造型优美,外壳结构塑胶注塑成型/外露1.9mm套黑色硅胶防水密封圈。

type c防水连接器

usb type c6p防水母口电气如下:

NOTES:

SPECIFICATION:

1.CURRENT RATING:3.0A MAX

2.VOLTAGE:100 VAC

3.TEMPERATURE RANGE:-30 °C ~ 85 °C

4.CONTACT RESISTANCE:40 MILLIONHM MAX

5.INSULATION RESISTANCE:100 MEGOHMS MIN.

6.LNSERTION FORCE:5N~20N

7.UNMATING FORCE:8N~20N

8.DURABILITY:10,000 CYCLES

9.WATER PROOFNESS:THISPRODUCTIS BASED ON IPX7.


type c6p防水母口简易型结构为塑胶舌片与6P引脚端子采用一体式注塑成型工艺,非传统的插端组装式,使用该种工艺,能使得产品在type c6p公母对插时,连接更稳定。产品外观尺寸主体长度为9.05mm,引脚Pin针间距为0.6mm,与PCB板焊接固定的两个插脚长度为0.85mm(规格上属于短脚款),产品公母对插时,有效插拔深度为4.8mm。材质五金外壳为高强度不锈钢材质,塑胶主体为环保耐高温LCP塑胶,6P端子基材为高导铜,表面镀锡。6Pin引脚端子从左至右分别为A12,A9,B5,A5,B9,B12,对应信号名称分别为:GND VBUS CC2 CC1 VBUS GND(尾部视角)。产品插拔寿命方面,支持万次以上的插拔循环,可过3A大电流(支持QC2.0,QC3.0,PD等多种快充方案协议)。

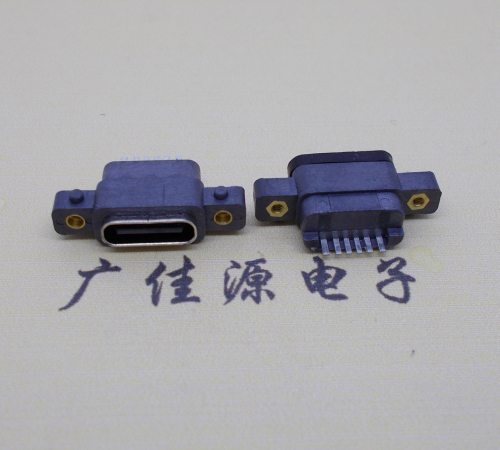

usb type c接口防水母座规格尺寸四:带螺丝孔锁PCB板/另带两塑胶定位柱,电源引脚6pin端子1.0mm单排贴片过3A电流,外形结构尺寸18.5mmx8.7mm外露防水黑色密封圈1.5mm/防水等级IPX7,产品接口不分正反两面均可插入/体积内部大小约为8.3mmx2.5mm造型优美。

type c防水母座

usb type c接口防水母座具有以下技术特点:


1.最大数据传输速度达到10Gbit/秒,也是USB 3.1的标准;


2.type c接口插座端的尺寸约为8.3mm×2.5mm纤薄设计;


3.支持从正反两面均可插入的“正反插”功能,可承受1万次反复插拔;


4.配备type c连接器的标准规格连接线可通过3A电流,同时还支持超出现有usb供电能力的“usb PD”,可以提供最大100W 的电力。


usb type c接口防水母座连接器在结构上采用双层外壳设计,主体接口内侧使用一个拉伸式的内膜接口,另一方面将产品的固定脚集成于外侧五金外壳上,这样一来可以避免冲压插脚时形成的开口对产品防水性能的影响,此为结构性防水工艺措施。usb type c接口防水母座连接器,在包装规格方面,默认采用载带包装入库,产品下线前,默认自带防水密封胶圈,客户也可以根据自己不同的产品外观结构特点,使用自己定制的密封防水胶圈(可根据客户要求,在产品制程中不加装密封胶圈)。对于密封胶圈的形变压缩量方面,通常来说建议客户将形变压缩量控制在45%左右,当然这个数值也不是固定不变的,客户可以根据产品的实际结构对其进行调整。目前usb type c防水连接器已经大量销售。


深圳市广佳源电子科技有限公司目前引进一批优秀的高级人员正在设计,研发各种usb type c防水系列, 为进一步提高产品质量,拓展企业发展方向,我们通过了严格的ISO9001国际质量体系认证、 QC的全检 产品通过ROHS认证 .我们通过不懈的努力,使我们的产品性能质量达到更高的水平,我们始终认为只有“锐意进取、精益求精”的奋斗精神,才能更好的紧随时代发展。同时我们相信,卓越的产品质量和良好的客户服务是对广大客户最好的回报!“以人为本、开拓创新、制造精品、诚信经营”,始终是“广佳源”遵循的宗旨。团队的稳定和高素质的管理人才为“广佳源”的发展打下坚实的基础。改变市场规则,打破市场格局;创建“技术领先、品质一流、管理卓越的“广佳源”电子生产基地。 “广佳源”秉承、质量第一、用户至上的理念,以精诚合作、执着开拓,双赢互利、和谐发展的精神竭诚与客户进行多元化合作,共筑“广佳源”明天辉煌。


本文由广佳源科技type c接口开发部整理首发,转载请注明本文地址:http://www.gjydz.com/html/article_308.html



内容关键字:usb type c防水接口,usb type c防水连接器,type c防水母座
