usb type-c接口详细定义,自制type-c转3.5mm耳机转接线

发布时间:2019-05-26 18:06:19

type-c全称是usb type-c接口,是一种全新的usb接口形式。usb type-c接口宽度8.3毫米,厚度2.5毫米,而micro usb接口宽度7.4毫米,厚度2.35毫米,type-c比micro usb接口大稍许,比传统usb纤薄小巧。两者大小对比如下图所示。

除了usb type-c纤薄小巧,其他方面优点更值得关注。如不分正反两面均可插入,纤薄耐用能承受上万次反复插拔,传输速度快可达10Gbps,供电能力强最高可达100W,扩展能力强除了能充电、数据传输外还可以音频等。

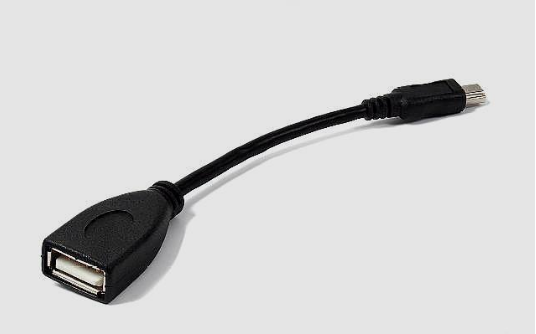

之前已经介绍过usb type-c数据线改OTG数据线的方法,一句话概括一下就是CC脚对地接5.1K左右的下拉电阻,转换工作模式,使Vbus脚对外给U盘、鼠标、键盘等供电。手机可以直接读取U盘中文件,也可以把手机中文件复制到U盘,不需要通过电脑传输数据,很适合外出时使用。usb type-c接口详细定义,教你把type-c数据线改成OTG数据线

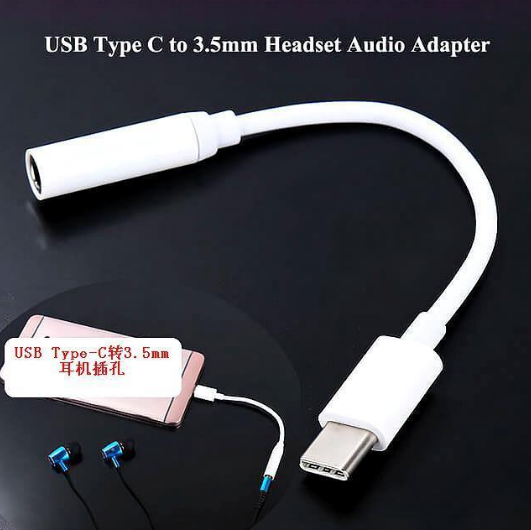

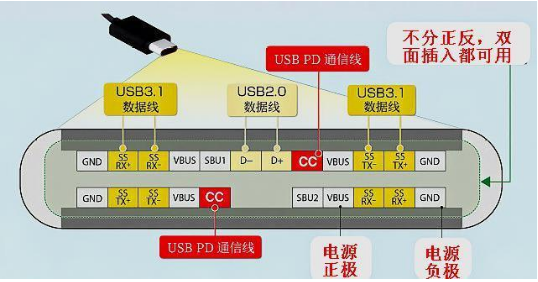

刚才说usb type-c数据线除了充电传输数据,还可以传输音视频等,很多安卓手机不但用type-c接口替代了传统的micro usb而且还取消了3.5mm耳机插孔。对于这样的手机要使用耳机只能用type-c转3.5mm耳机转换线,经过研究type-c接口定义和相关资料,发现type-c输出音频和接收话筒信号对应的针脚,如下图所示。6、7、8针脚对应右声道、左声道、话筒麦克风,1脚对应耳机的GND。


手机上用的耳机都是三节四段式,有四根电缆,分别是GND(地)、Mic(话筒麦克风)、L(耳机左声道)、R(耳机右声道)。用万用表测量多种耳机,大部分是第一种接法,只有诺基亚是第二种接法。如下图所示。注意下图与上图中type-c各针脚对应关系。

这样搞清楚了,type-c各针脚与耳机话筒、耳机左右声道对应关系,就可以动手做一条usb type-c转3.5mm耳机转接线。体验DIY的乐趣,享受成功的喜悦。注意手机随机的type-c数据线基本都是缩水的部分针脚缺失,改造之前看一下需要的针脚是否完整。另外usb type-c插头的针脚较多,非常密集手工焊接存在一定难度,请量力而行。
