USB Type C接口介绍

USB Type C接口，简称USB-C，位于智能手机的底部，大多数时候用于充电、数据传输等用途。2013年12月，USB 3.0推广团队已经公布了下一代USB Type C连接器的渲染图，随后在2014年8月开始已经准备好进行大规模量产。type-c双面可插接口最大的特点是支持USB接口双面插入，正式解决了“USB永远插不准”的世界性难题，正反面随便插。同时与它配套使用的USB数据线也必须更细和更轻便。

USB Type C外观特点

1.超薄

更薄的机身需要更薄的端口，这也是USB-C横空出世的原因之一。USB-C端口长0.83厘米、宽0.26厘米。老式USB端口长1.4厘米、宽0.65厘米已经显得过时。这也意味着USB-C数据线的末端将是标准USB-A型数据线插头尺寸的三分之一。

2.无正反

像苹果的Lightning接口一样，USB-C端口正面和反面是相同的。也就是说无论你怎么插入这一端口都是正确的。用户不必担心传统USB端口所带来的正反问题。

USB Type C主要功能

1.快速

理论上，USB-C端口的最高传输速率为每秒10Gb。但是苹果表示新款MacBook的USB-C端口最高传输速率为5Gbps。最大输出电压为20伏，可以加快充电时间。 而USB-A型，到目前为止极限传输速率为5Gbps，输出电压为5伏。

2.多面手

新MacBook的USB-C型端口能够传输数据、进行充电也可以作为视频输出端口链接外部显示设备。唯一的疑问是苹果如何满足想要同时做这三件事的用户。

3.双向

不像老款USB端口，功率只能单向传输，USB-C型端口的功率传输是双向的，这意味着它可以拥有两种发送功率方式。所以，用户不仅可以用笔记本为移动设备充电，也可以利用其它设备或移动电源为笔记本充电。

4.后向兼容

USB-C可以与老的USB标准兼容，但用户需要额外购买适配器才能完成兼容。苹果公司表示不仅苹果官方会出售适配器，第三方公司也可以授权生产。

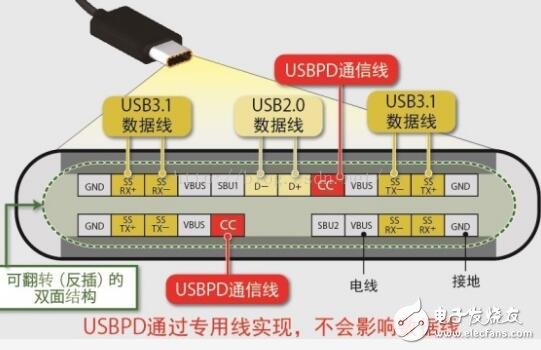

usb type-c引脚

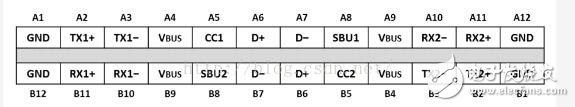

   引脚映射图

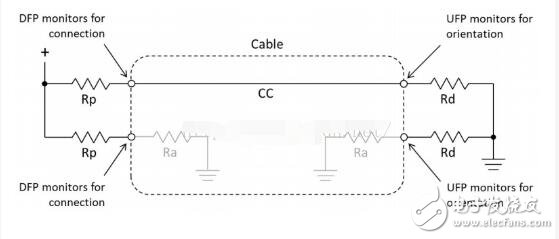

   USB-C设备识别方法

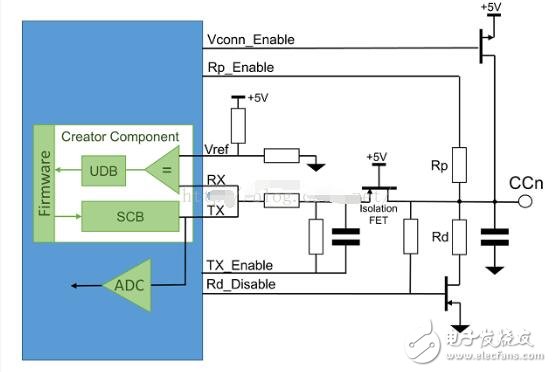

   DRP设备电路原理图

usb type-c传输视频及速度：

LatTIce发布了世界上首个能够通过USB Type C进行传输60fps/4K RGB/4:4：4视频规格以及USB 3.1 Gen 1或Gen 2数据的superMHL解决方案。

LatTIce半导体公司作为领先的可定制智能连接方案供应商，正式发布了世界上首个能够通过USB Type C进行传输60fps/4K RGB/4:4：4视频规格以及USB 3.1 Gen 1或Gen 2数据的superMHL解决方案。这套解决方案包含SiI8630发送器和SiI9396接收器，可以通过单一线路传送和接受60fps/4K分辨率信号，并且可以为PC带来USB Type-C的传输速度。

SiI8630发送器能够无缝的与智能手机、平板电脑或笔记本电脑处理器内置的HDMI 2.0发送元件进行连接。另外由于SiI8630内置了MHL交换器，因此它可以直接通过USB 2.0接口和Type-C连接器进行连接，而无需额外增加高速交换器。另外，SiI8630如果与Si7033进行搭配，可以组建成完整的60fps/4K视频规格以及USB 3.1 Gen 1数据传输的解决方案。

SiI9396接收器是一款最佳MHL适配器与扩展底座，当SiI9396与SiI7023或SiI7033搭配使用时，MHL连接的周边配件可以与使用USB Type C接口的移动设备、PC或HDMI连接的显示器以及包括键盘、鼠标、外接存储器等USB设备连接。另外，SiI9396接收器同样也可以被用于显示器、投影仪或电视等通过MHL或superMHL设备连接，同时也包括使用USB Type C连接的移动设备和PC。

目前，USB Type C类产品能够通过LatTIce的解决方案与全球超过7.5亿的MHL或superMHL电视、显示器、录影机、蓝光播放器、投影仪、机顶盒和车载设备进行连接。

“我们的superMHL发送器和接收器不仅功耗最低，同时也将加快产品的上市速度，并且是目前市面上唯一能够同步传输USB 3.1数据和60fps/4K视频信号的解决方案，并且未来将更好的满足越来越多生产力设备的使用要求。”LatTIce半导体公司高级营销经理Abdullah Raouf表示。“其他供应商的视频解决方案，都需要4条线路才能传输60fps/4K信号，因此目前无法实现4K信号与USB 3.1数据的同步传输。”
