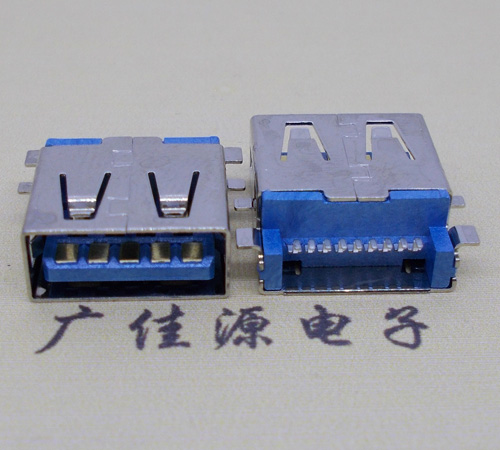

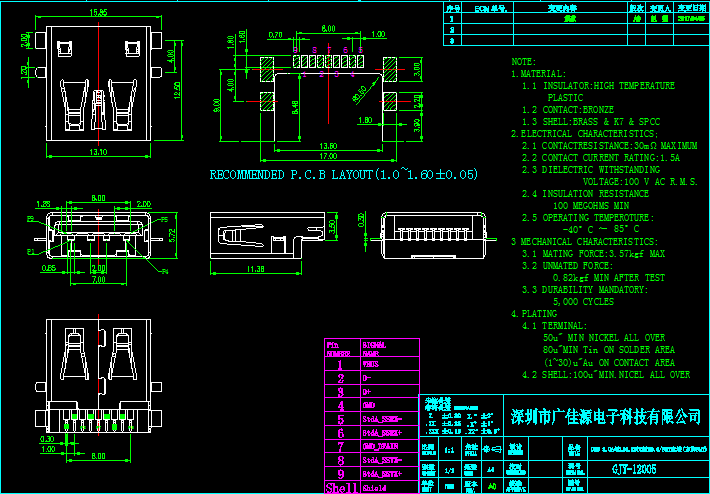

USB 3.0AF沉板H3.5连接器电气特性说明:

1.MATERIAL:

  1.1 INSULATOR:HIGH TEMPERATURE PLASTIC

  1.2 CONTACT:BRONZE

  1.3 SHELL:BRASS & K7 & SPCC

2.ELECTRICAL CHARACTERISTICS;

  2.1 CONTACTRESISTANCE:30m? MAXIMUM

  2.2 CONTACT CURRENT RATING:1.5A

  2.3 DIELECTRIC WITHSTANDING

              VOLTAGE:100 V AC R.M.S.

  2.4 INSULATION RESISTANCE 100 MEGOHMS MIN

  2.5 OPERATING TEMPEROTURE:-40°C ～ 85°C

3.MECHANICAL CHARACTERISTICS:

  3.1 MATING FORCE:3.57kgf MAX

  3.2 UNMATED FORCE:0.82kgf MIN AFTER TEST

  3.3 DURABILITY MANDATORY:5,000 CYCLES

4.PLATING

  4.1 TERMINAL:

      50u" MIN NICKEL ALL OVER

      80u"MIN Tin ON SOLDER AREA

      (1~30)u"Au ON CONTACT AREA

  4.2 SHELL:100u"MIN.NICEL ALL OVER

USB3.0母座规格分类

1.USB3.0母座类型：USB2.0母座、USB3.0母座。

2.USB3.0母座接口：USB3.0母座A型接口、USB3.0母座B型接口。

3.USB3.0母座针数：MINI 4pin、5pin、8pin、10pin、14pin、16pin、18pin等母座。

4.USB3.0母座安装：焊线短体式、焊线三件式。

5.USB3.0母座封装：DIP插件封装、SMT贴片封装。

USB3.0母座接线说明

1.红线：电源正极(接线上的标识为：+5V或VCC)

2.白线：负电压数据线(标识为：Data-或USB Port -)

3.绿线：正电压数据线(标识为：Data+或USB Port +)

4.黑线：接地(标识为：GROUND或GND)。

USB3.0母座使用注意事项

1.USB3.0母座在安装接线上，要注意插座各接线点不要把连接的电源线捆绑堆积，否则在使用上是很容易会导致造成工作线路无法散热，从而是会直接把插座烧毁的可能。所以在USB插座安装接线的时候，各接线点之间要留点间距，方便可以使线路排热。

2.在USB3.0母座的使用上，不要把手伸去触摸插座接口以及用金属物插入usb插座接口带电的插孔，以免是很容易就会造成触电等危险的事故。因此还有在USB母座每次使用完了，也要注意要把USB母座保护盖子盖上，一来也是可以防止一些灰尘过多的侵入，二来对于防潮上也是起到一定的作用。
