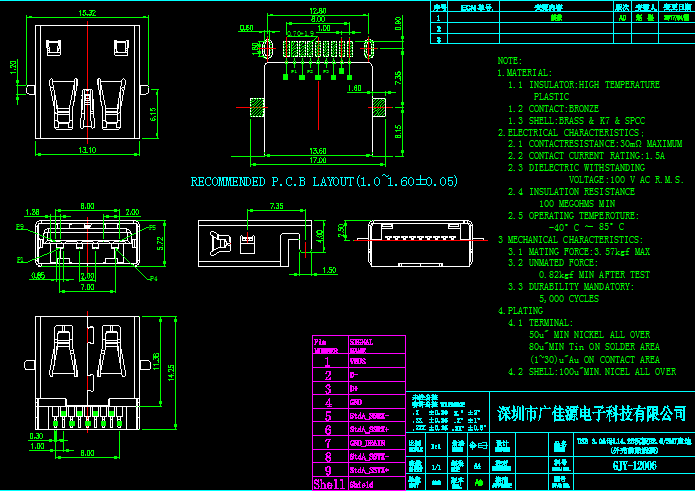

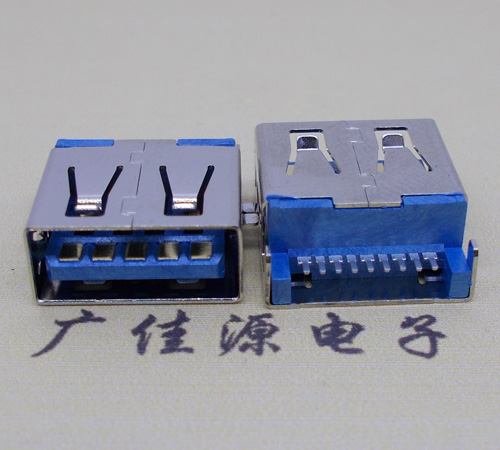

USB 3.0AF沉板H2.5连接器电气特性说明:

1.MATERIAL:

  1.1 INSULATOR:HIGH TEMPERATURE PLASTIC

  1.2 CONTACT:BRONZE

  1.3 SHELL:BRASS & K7 & SPCC

2.ELECTRICAL CHARACTERISTICS;

  2.1 CONTACTRESISTANCE:30m? MAXIMUM

  2.2 CONTACT CURRENT RATING:1.5A

  2.3 DIELECTRIC WITHSTANDING

              VOLTAGE:100 V AC R.M.S.

  2.4 INSULATION RESISTANCE 100 MEGOHMS MIN

  2.5 OPERATING TEMPEROTURE:-40°C ～ 85°C

3.MECHANICAL CHARACTERISTICS:

  3.1 MATING FORCE:3.57kgf MAX

  3.2 UNMATED FORCE:0.82kgf MIN AFTER TEST

  3.3 DURABILITY MANDATORY:5,000 CYCLES

4.PLATING

  4.1 TERMINAL:

      50u" MIN NICKEL ALL OVER

      80u"MIN Tin ON SOLDER AREA

      (1~30)u"Au ON CONTACT AREA

  4.2 SHELL:100u"MIN.NICEL ALL OVER

USB 3.0外观特点:

USB3.0与USB2.0外观区别，观察USB（本身）的插口和电脑上USB插口，中间的塑料片颜色：USB3.0——蓝色；USB2.0——黑色。当然，一些设备颜色区分并不规范，比如一些主控芯片支持的非原生usb3.0就有可能不是蓝色的，一些usb2.0的设备比如MP3，数据线等有可能是黑色或白色塑料片。

USB 3.0技术说明:

USB3.0将采用一种新的物理层，其中，用两个信道把数据传输(transmission)和确认(acknowledgement)过程分离，因而达到较高的速度。为了取代USB所采用的轮流检测(polling)和广播(broadcast)机制，新的规格将采用封包路由 (packet-routing)技术，并且仅容许终端设备有数据要发送时才进行传输。新的链接标准还将让每一个组件支持多种数据流，并且每一个数据流都能够维持独立的优先级(separate priority levels)，该功能可在视讯传输过程中用来终止造成抖动的干扰。数据流的传输机制也使固有的指令队列(native command queuing)成为可能，因而能使硬盘的数据传输优化。

深圳广佳源科技是一家专业生产、开发各类USB连接器的现代化企业，拥有开发、设计、生产、销售的专业团队，针对日趋多样化的市场需求，不断开拓、创新、成功地开发了一系列新产品并推向市场。采用国内一流的生产和测试设备，不断引进国内外的先进生产工艺,实现全自动化生产、检测流水线，产品广泛应用于玩具、家用电器、办公设备、手机数码、多媒体、车载等相关领域。
