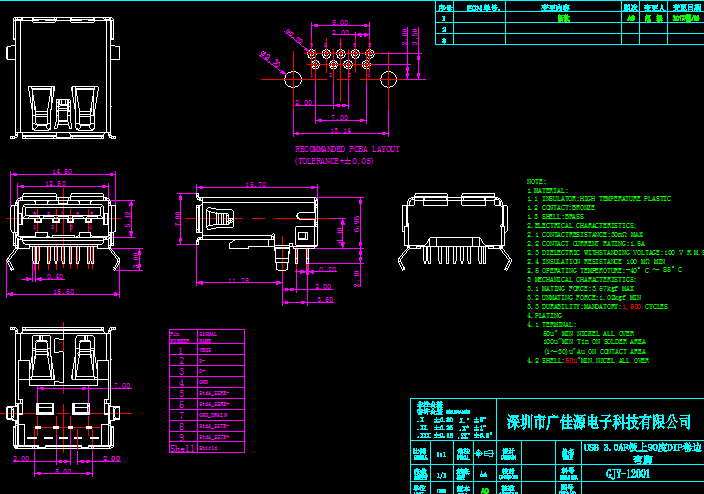

USB 3.0AF90度连接器电气特性说明:

1.MATERIAL:

  1.1 INSULATOR:HIGH TEMPERATURE PLASTIC

  1.2 CONTACT:BRONZE

  1.3 SHELL:BRASS & K7 & SPCC

2.ELECTRICAL CHARACTERISTICS;

  2.1 CONTACTRESISTANCE:30m? MAXIMUM

  2.2 CONTACT CURRENT RATING:1.5A

  2.3 DIELECTRIC WITHSTANDING

              VOLTAGE:100 V AC R.M.S.

  2.4 INSULATION RESISTANCE 100 MEGOHMS MIN

  2.5 OPERATING TEMPEROTURE:-40°C ～ 85°C

3.MECHANICAL CHARACTERISTICS:

  3.1 MATING FORCE:3.57kgf MAX

  3.2 UNMATED FORCE:0.82kgf MIN AFTER TEST

  3.3 DURABILITY MANDATORY:5,000 CYCLES

4.PLATING

  4.1 TERMINAL:

      50u" MIN NICKEL ALL OVER

      80u"MIN Tin ON SOLDER AREA

      (1~30)u"Au ON CONTACT AREA

  4.2 SHELL:100u"MIN.NICEL ALL OVER

深圳广佳源科技是一家专业生产、开发各类USB连接器的现代化企业，拥有开发、设计、生产、销售的专业团队，针对日趋多样化的市场需求，不断开拓、创新、成功地开发了一系列新产品并推向市场。采用国内一流的生产和测试设备，不断引进国内外的先进生产工艺,实现全自动化生产、检测流水线，产品广泛应用于玩具、家用电器、办公设备、手机数码、多媒体、车载等相关领域。
