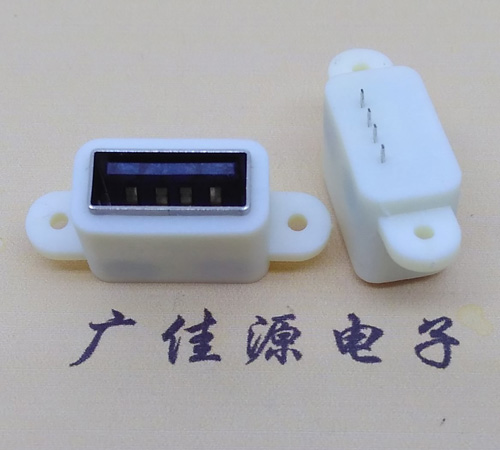

USB AF 180°防水母座规格物理材料说明:

规格说明:Specifications:

电气特性:Electrical:

1.额定电流：Current Rating

            1.5A/contact terminal

2.额定电压：Voltage Rating

            30V DC

3.接触阻抗:Contact Resistance

           30 milliohms MAX

4.耐电压:Dielectnic Withstanding Voitage:

           500 V AC AT Sea Levol

5.绝缘阻抗:Lnsulation Resistance:

           1000MEGA ohms MIN

物理性能:Mechanical:

1.插拔力：Cnnector Mate and Unmate Force

          Mate force:3.57kgf(MAX)

          Unmate force:1.02kgf(MIN)

2.端子保持力：Terminal Retenion

              1.2kgf(MIN)

原材料:Matorial:

1.塑胶:Housing:

       Hing Temperature  Tnermaplastics,

       Ul 94V-0  PBT White/Black

2.端子:Contact:Copper Alloy C2680

3.外壳:Shell: Copper Alloy C2680/SPCC

电镀:Finish:

1.端子:Contact: Piated Gold in Mating Area;

       Tin On Solder Talls

2.外壳:Shell:

       Nickel Plating

防水USB母座注意事项:

一、电击和着火危险

接线错误、使用破损部件、外物(如金属碎片)且或残渣(如清洁剂)混入，都可能引发短路、过热以及电击的危险。

在带电状态下，绝不允许将插合的部件断开，否则，有可能会出现电弧并导致局部过热，进而使部件损坏。

二、处理

装配安装之前，应先进行外观检查，查看USB连接器及其部件有无破损。若有可疑部件，应咨询供应商，如有必要送回工厂做进一步检查。USB连接器的组装及装配工作只能由培训合格的工作人员进行。在安装、装配过程中，必需使用正确的工具，以获得安全、可靠的性能。

三、使用

有暴露针芯的连接器绝对不允许带电(或成为回路中的供电端)。一般情况下，电压在3 0 VAC 或者42 VDC 以上时即被视为危险电压，应采取一切措施避免将有暴露针芯的USB连接器接有上述电压信号。

四、测试电压与工作电压

允许的最大工作电压数值取决于本国或国际上对具体应用场合的有效标准。影响工作电压的因数有空间距离和爬电距离。目录中列出的电压参考值可能受印制板设计且或装配电路的影响。目录上所示的测试电压为平均击穿电压的 75%。测试电压的加压速度为500 V/s，持续时间1分钟。
